كيفية الكشف عن جودة الكابلات المحورية (RF coaxial cables)

جودة الكابلات المحورية لترددات الراديو (RF) هي عامل مباشر يؤثر على استقرار نقل الإشارة وخسائرها. تكون الكابلات المحورية عالية الجودة ذات مقطع دائري جيد للغاية، ويكون الغلاف الخارجي من الشاشة والرقائق الألومنيومية ملتصقًا بالسطح الخارجي لوسط العزل. وعادةً ما يكون سطح الوسط العازل دائريًا، مما يمنح أداءً أفضل. اليوم، سيقوم المحرر بمرافقتكم لشرح كيفية اكتشاف جودة الكابلات المحورية لترددات الراديو (RF).

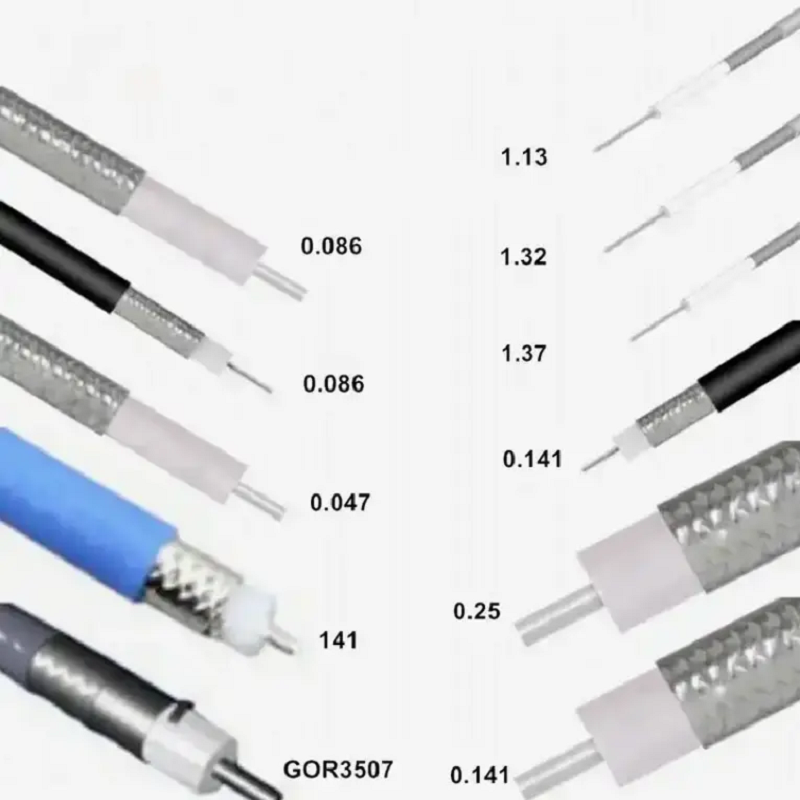

١. ملاحظة شكل استدارة الوسط العازل

يتميز الكابل المحوري القياسي بقطع عرضي دائري للغاية، حيث يتم تثبيت الغلاف الخارجي لللكابل والرقائق الألومنيومية على السطح الخارجي للوسط العازل. كلما كان السطح الخارجي للوسط أكثر استدارة، قل الفراغ بين الرقائق الألومنيومية وسطحه الخارجي، وكلما قل استدارته زاد الفراغ. وقد أثبتت التجربة أن الأداء الأفضل للكابل يكون كلما قل الفراغ. علاوة على ذلك، فإن الهواء الموجود في الفراغات الكبيرة يسهل اختراقه لطبقة الحماية، مما يؤدي إلى تقليل عمر الكابل الافتراضي.

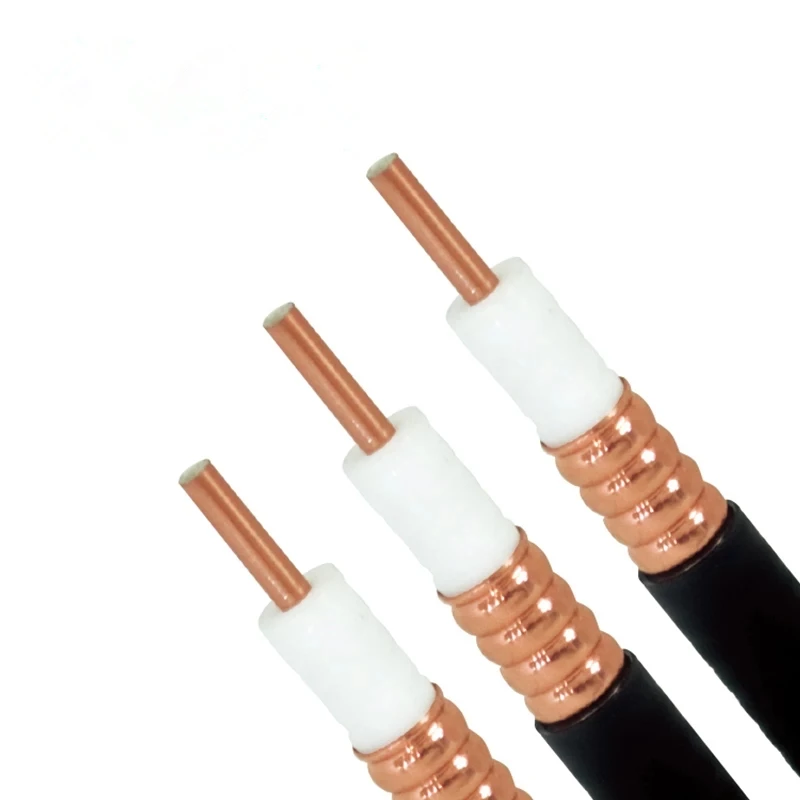

2. التحقق من توافق الوسط العازل للكابلات المحورية

إن تذبذب قطر الوسط العازل في الكابل المحوري يؤثر بشكل رئيسي على معامل الانعكاس للكابل. يمكن إجراء هذه الفحوصات عن طريق قطع وسط عازل لجزء من الكابل، ومن ثم فحص القطر الخارجي لكل نقطة بدقة باستخدام ميكرومتر للتحقق من توافر الاتساق.

3. التحقق من جودة الرقائق الألومنيومية

يلعب الفويل الألومنيومي دوراً مهماً في الحماية داخل الكابلات المحورية، حيث يمكنه تجنب التداخل الناتج عن الإشارات الخارجية المفتوحة ومنع تسرب إشارة تلفزيون الكابل. ولذلك، يجب اختبار جودة الفويل الألومنيومي عند استخدام كابلات محورية جديدة. أولاً، قم بقطع الطبقة الواقية وتفقد ما إذا كان سطح السلك المجدول وطبقة الفويل الألومنيومية تحتفظان بلمعان جيد؛ بعد ذلك، خذ قطعة من الكابل ولفها بإحكام حول عمود معدني، ثم قم بفرد الكابل ولويه في الاتجاه المعاكس، كرر ذلك عدة مرات، ثم قم بقطع طبقة غلاف الكابل لملاحظة ما إذا كان هناك تشققات في الفويل الألومنيومي. أو يمكن قص قطعة صغيرة من الفويل الألومنيومي والقيام بفركها وتمديدها عدة مرات بين يديك. إذا لم تتمزق بعد هذه العملية المتكررة، فهذا يدل على أنها تمتلك درجة معينة من المرونة. وإلا، فإن جودتها تعتبر معيبة.

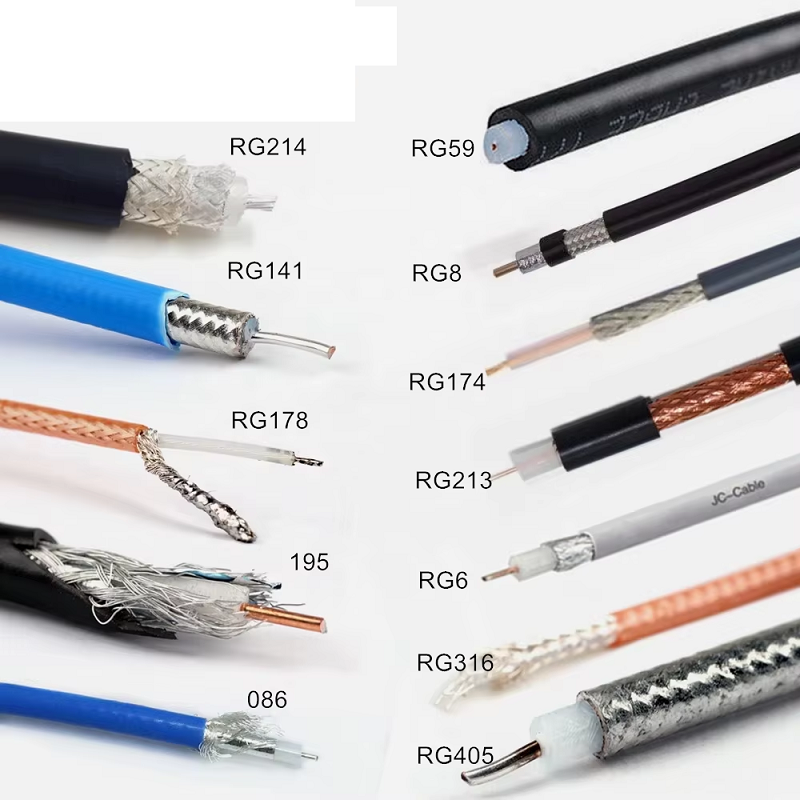

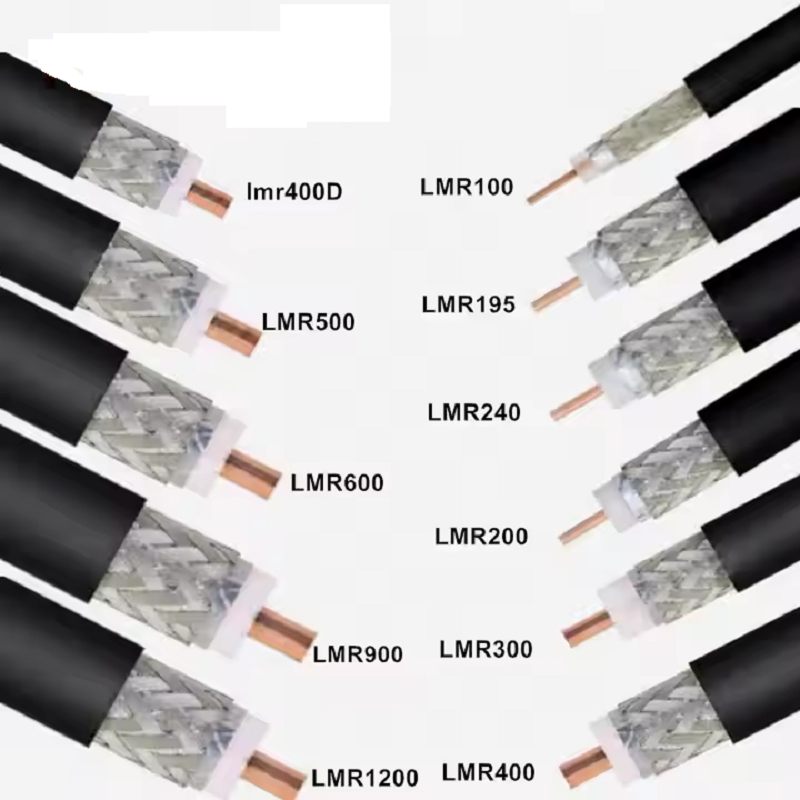

4. تحقق من شبكة السلك المجدول لكابل المحوري

تلعب الشبكة المجدولة لكابل المحوري دوراً مهماً في أداء الحماية لكابل المحوري، سواء كان ذلك في خطوط تلفزيون الكابلات المزودة بالطاقة المركزية أو في خطوط الدوائر الكهربائية، ويجب فحص جودة كابل المحوري بعناية لملاحظة ما إذا كانت الشبكة المنسوجة محكمة ومسطحة أم لا. الطريقة هي قطع الغلاف الخارجي لكابل المحوري، وقطع قسم صغير من شبكة كابل المحوري المجدولة، ثم تحديد كمية الشبكة المجدولة. إذا كانت تتطابق مع القيمة المعطاة، فهي مؤهلة. بالإضافة إلى ذلك، يتم قياس شبكة منسوجة واحدة باستخدام ميكرومتر حلزوني. عند المقارنة بنفس السعر، كلما زاد قطر السلك، كانت الجودة أفضل.

5. تحقق من درجة ضغط الطبقة الحامية الخارجية

الطبقة الواقية الخارجية لكابلات المحوري عالية الجودة ملفوفة بإحكام، مما يقلل من الفراغ داخل طبقة الحماية، ويمنع دخول الهواء الذي يؤدي إلى الأكسدة، كما يمنع الانزلاق النسبي لطبقة الحماية التي تسبب تغيرًا في الأداء الكهربائي. ومع ذلك، إذا كانت الطبقة الخارجية مشدودة جدًا، فسوف تسبب صعوبة في إزالة الرأس، ويزيد ذلك من صعوبة الإنشاء. طريقة الفحص هي أخذ كابل بطول 1 متر، ثم إزالة الطبقة الواقية من الطرف بحيث لا يمكن سحب اللب بالقوة.

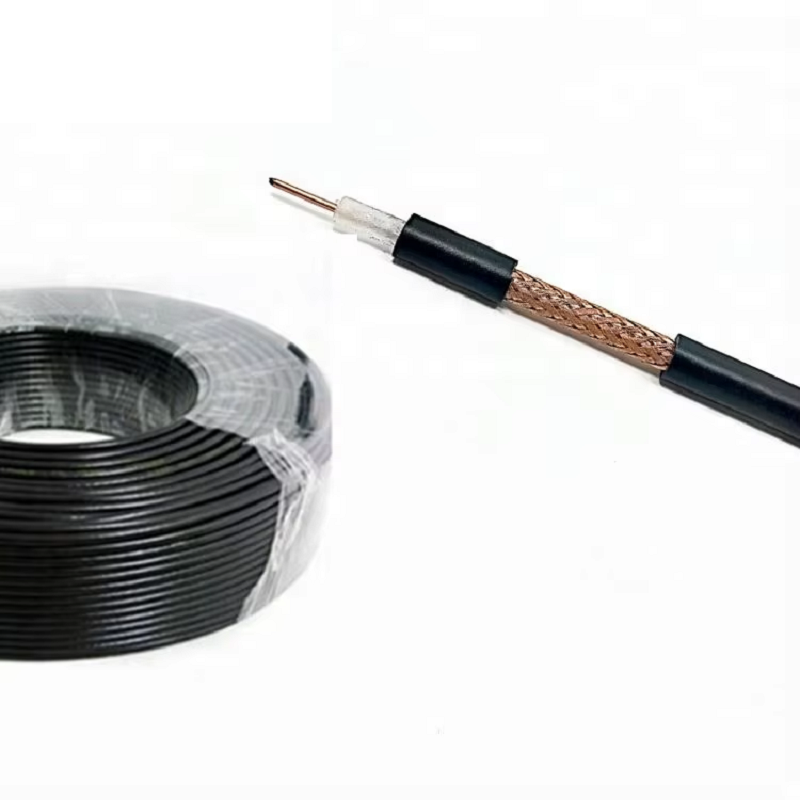

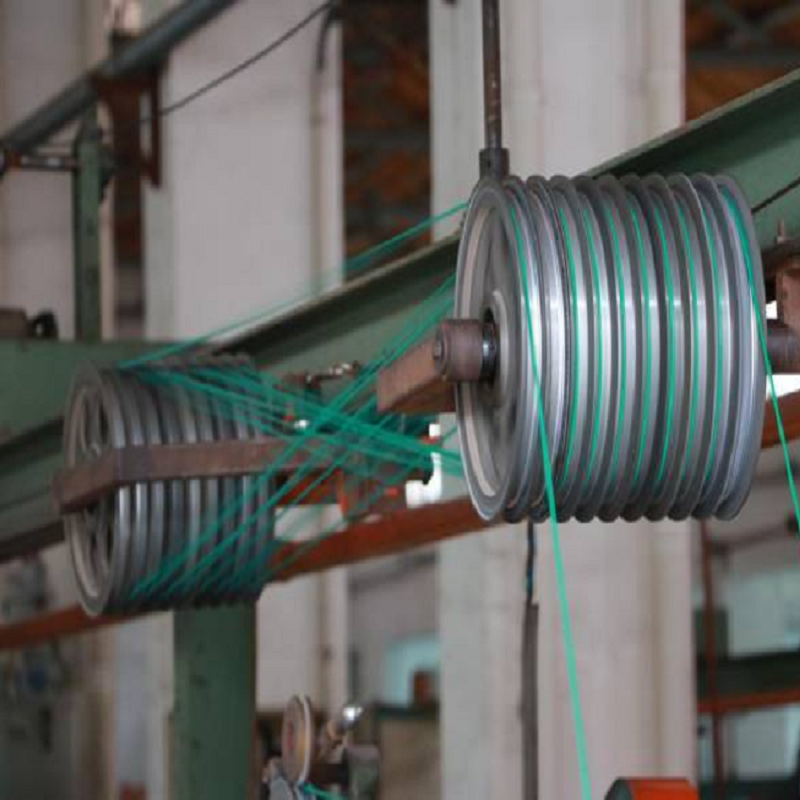

6- ملاحظة شكل الكابل الدائري

إن تشكيل حلقات الكابلات لا ينعكس فقط على مظهرها الجمالي، بل وأكثر أهمية، على جودة الكابلات. يتم تشكيل الكابلات في دوائر مسطحة، ويتم الحفاظ على كل كابل على نفس المستوى المركزي. تكون الكابلات في حالة تلامس مع بعضها البعض في قوس دائري موازٍ، مما يمكن أن يقلل من القوى المتبادلة بين الكابلات ويمنع تشوهها أو تلفها عند التخزين. لذلك، عند فحص جودة الكابلات، لا تتصرف بتهور وتلقي نظرة عامة فحسب، بل راقب بعناية.
