Kompletní analýza rozdílu mezi napáječi 1/2 a 7/8

Jako běžně používaný kabel v komunikačním průmyslu se rozdíly mezi napáječem 1/2 a napáječem 7/8 odrážejí hlavně ve třech aspektech:

1、Srovnání základních vlastností

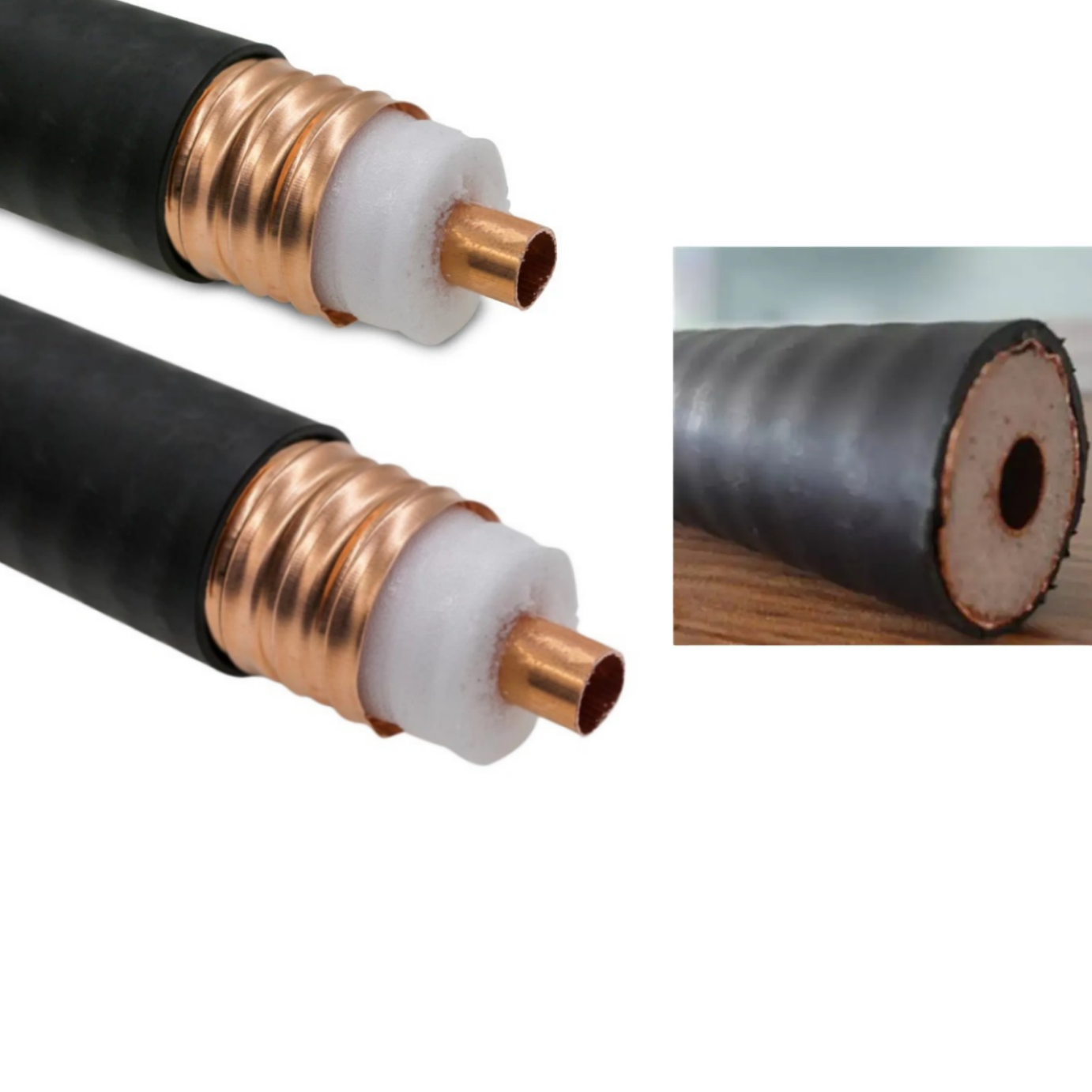

Napáječ 1/2 (vnější průměr 1,27 cm) má tenké a pružné tělo, ale výrazné útlumy vedení, což z něj činí vhodný pro krátké vnitřní rozvody, zejména pro propojení zařízení v počítačových místnostech, kde je vyžadována pružná instalace.

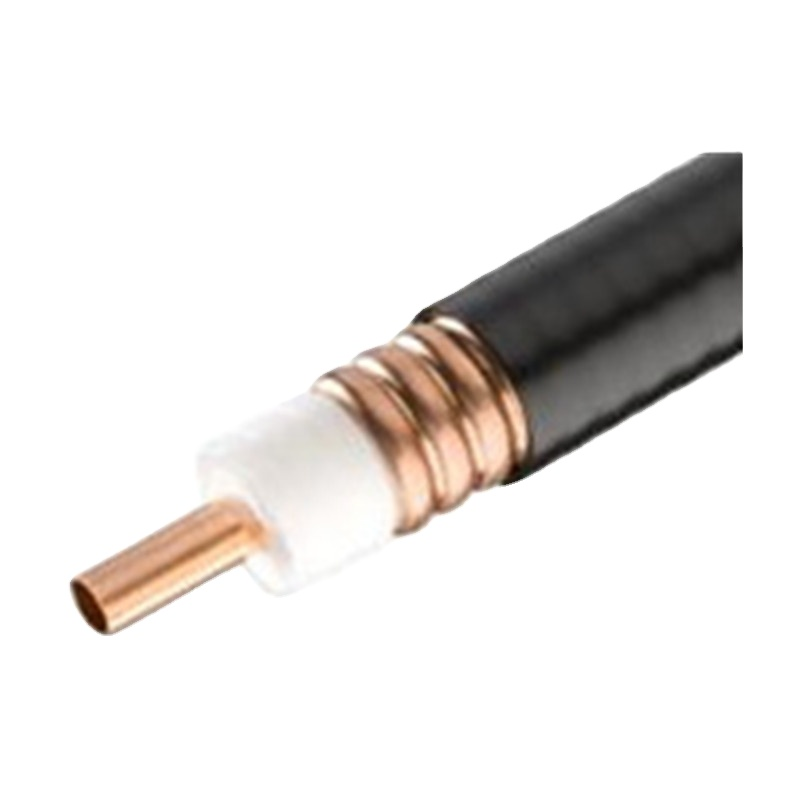

7/8 napájecí kabel (vnější průměr 2,22 cm) je silný a tuhý s nízkými ztrátami na lince, byl navržen speciálně pro přenos na dlouhé vzdálennosti od antén základnové stanice ke vstupním otvorům, ohybový poloměr ≥21 cm.

2. Typické aplikační scénáře

-1/2 napájecí kabel: Krátké vzdálenosti, jako jsou hlavní zařízení a přechodové úseky 7/8 napájecího kabelu, skokové propojky v místnosti apod., pro přenos na dlouhé vzdálenosti je přísně zakázáno.

-7/8 napájecí kabel: Venkovní scénáře, jako jsou základnové stanice na věžích, instalace vyžaduje kovové svorky pro upevnění a větroodolné vodorovné tyče pro zpevnění. Ústí trubky je chráněno protipožárními PVC rukávy a spoje musí být upraveny třemi vrstvami hydroizolace.

3. Klíčové body instalačních specifikací

Omezení ohybu:

1/2 napájecí kabel ≥12 cm, 7/8 napájecí kabel ≥21 cm

Normy upevnění:

1/2 Vnitřní pevné vodorovné rozestupy 1-1,5 m, svislé 0,5-1 m

7/8 Venkovní upevnění pomocí konzol, mělo by se vyhnout oblastem s vysokou teplotou a silným magnetickým polem

Společný proces:

1/2 napáječ musí být těsně zabalen lepidlem odolným proti vniknutí vody, šrouby je třeba utahovat po úhlopříčce ve třech kolech až na 3,5 N.m

Mezera mezi napáječi 7/8 musí být ≤1 mm, stojaté vlny mají VSWR<1,1. Vyžadují se tři vrstvy ochrany proti vniknutí vody: tepelně smrštitelné potrubí, vodotěsné lepidlo a samolepicí pryžová páska

4. Ukazatele výkonnostního testování

Stojaté vlny (VSWR): 2,4 GHz ≤1,2, 3,5 GHz ≤1,15, kolísání<0,05

Ztrátová odchylka: chyba na 100 metrů ≤0,3 dB, odchylka měřené hodnoty<5%

Klimatické testování: Napáječ 7/8 musí vydržet 48hodinový test za vysoké teploty a vlhkosti 55 °C, odolat hurikánu třídy 12 a mít pevné vyosení menší než 1 cm

Průvodce výběrem:

Z důvodu omezeného rozpočtu/krátké kabeláže vyberte napáječ 1/2

Pro venkovní dlouhé vzdálenosti/vysokou stabilitu vyberte napáječe 7/8

Zaměřte se na kontrolu procesu spojení a hydroizolačního ošetření, aby nedošlo k poruchám signálu.
