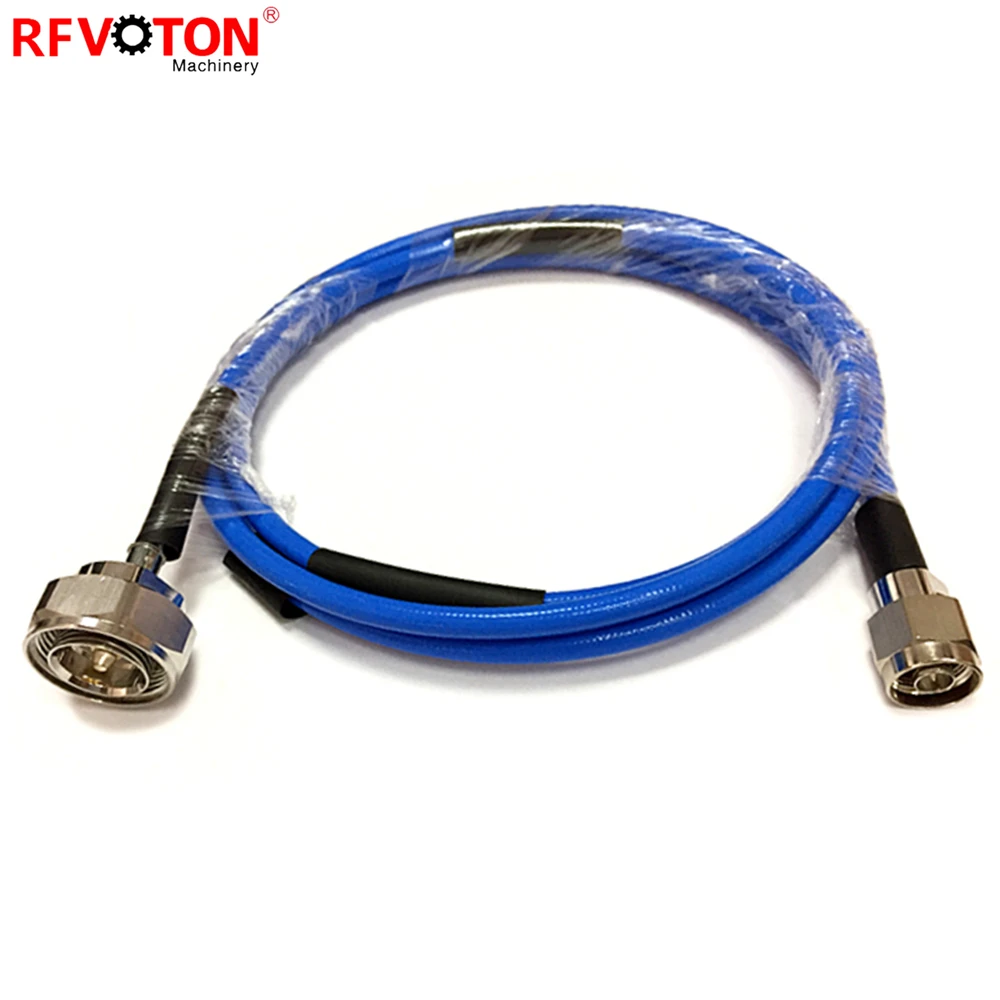

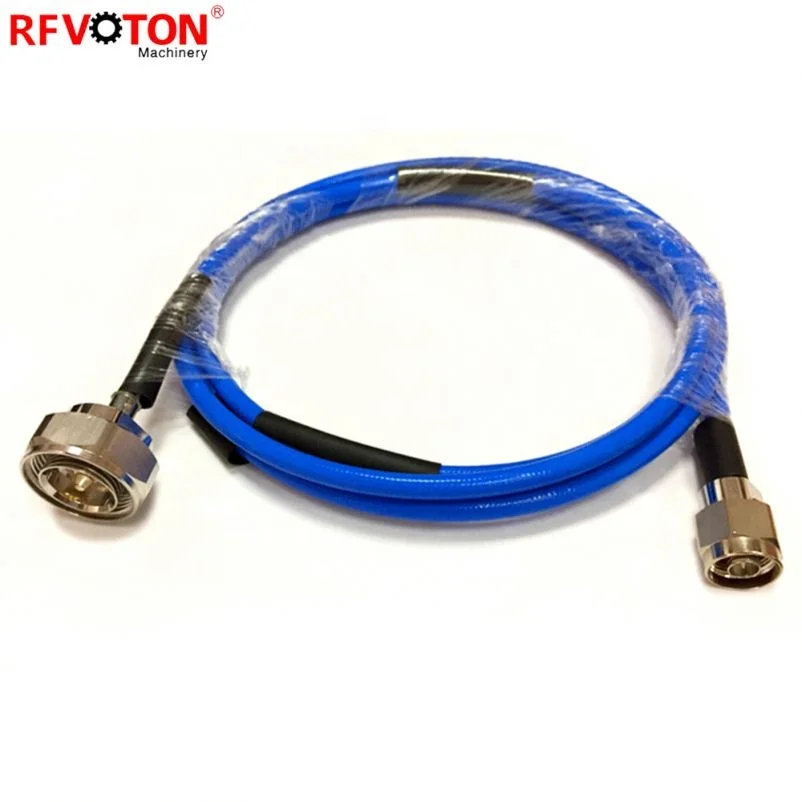

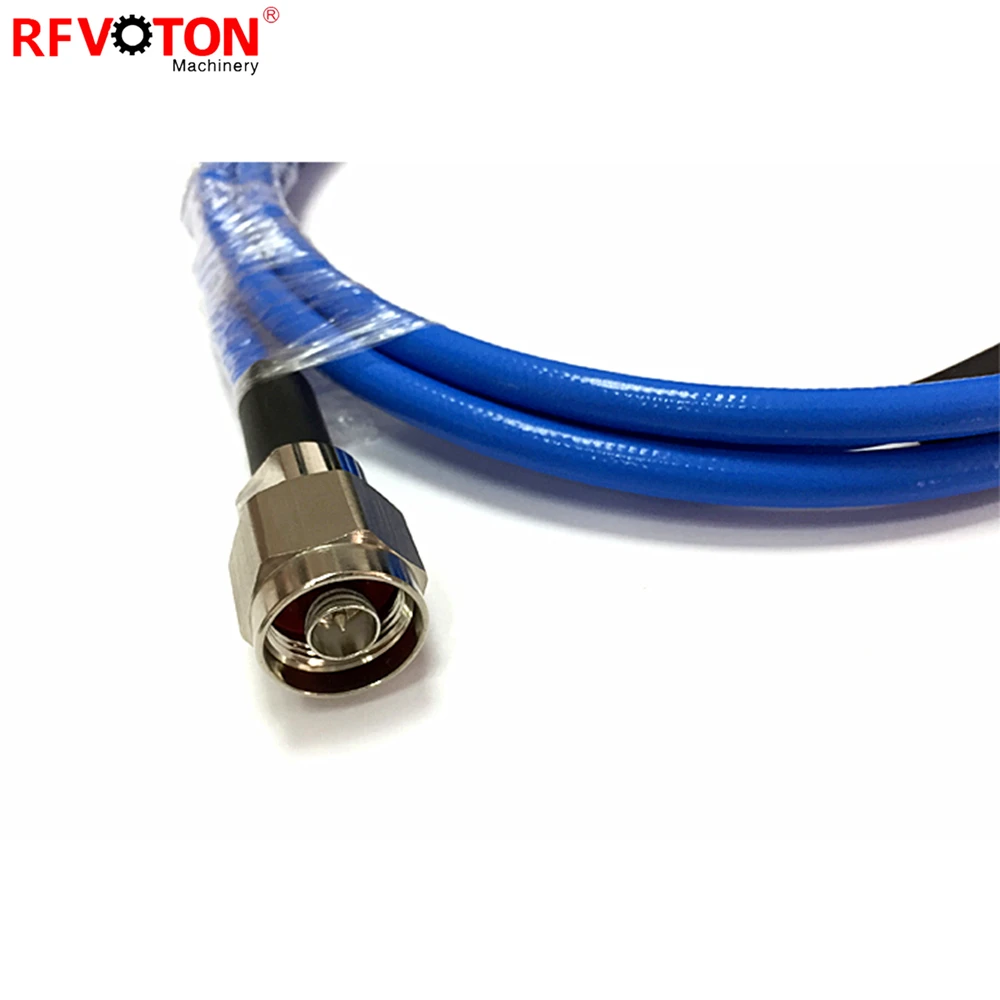

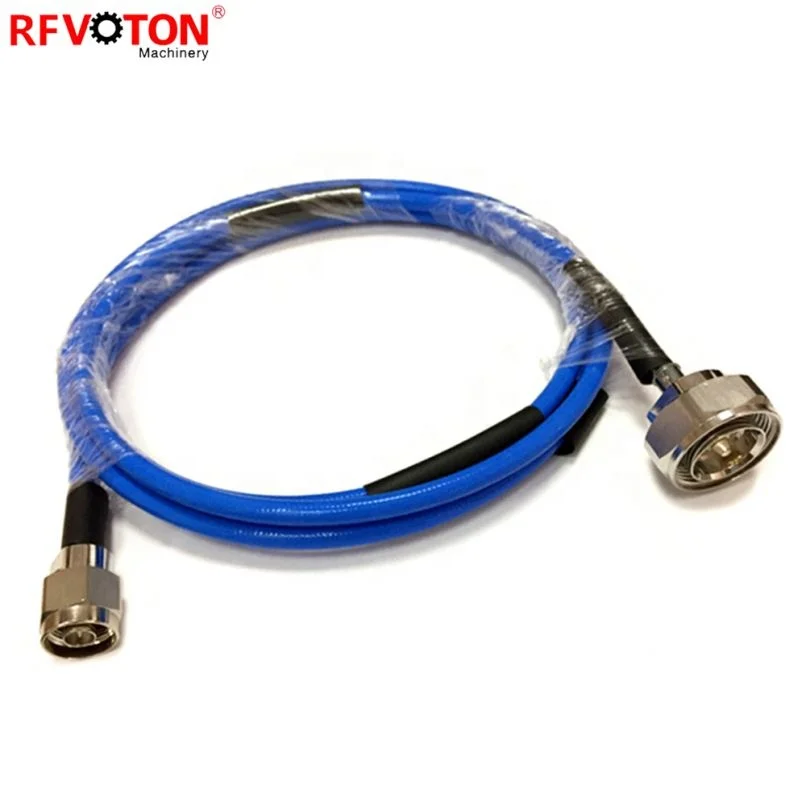

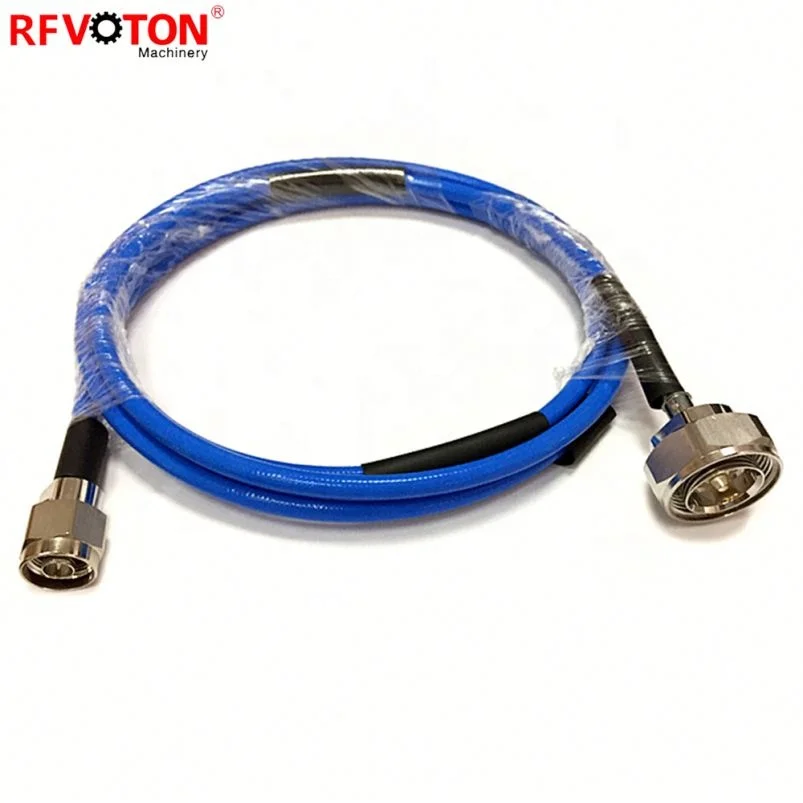

Przewód łącznikowy RG402 7/16 Din Męski Wtyczka do N Męski Wtyczka Kablowe zestawy RF ręcznie formowane

Przewód łącznikowy RG402 7/16 Din Męski Wtyczka do N Męski Wtyczka Kablowe zestawy RF ręcznie formowane

Zapytanie

  • Przegląd

  • Zapytanie

  • Powiązane produkty

Przewód łącznikowy RG402 7/16 Din Męski Wtyczka do N Męski Wtyczka Kablowe zestawy RF ręcznie formowane
Przewód łącznikowy RG402 7/16 Din Męski Wtyczka do N Męski Wtyczka Kablowe zestawy RF ręcznie formowane
Przewód łącznikowy RG402 7/16 Din Męski Wtyczka do N Męski Wtyczka Kablowe zestawy RF ręcznie formowane
Przewód łącznikowy RG402 7/16 Din Męski Wtyczka do N Męski Wtyczka Kablowe zestawy RF ręcznie formowane
Przewód łącznikowy RG402 7/16 Din Męski Wtyczka do N Męski Wtyczka Kablowe zestawy RF ręcznie formowane
Przewód łącznikowy RG402 7/16 Din Męski Wtyczka do N Męski Wtyczka Kablowe zestawy RF ręcznie formowane
Przewód łącznikowy RG402 7/16 Din Męski Wtyczka do N Męski Wtyczka Kablowe zestawy RF ręcznie formowane
Przewód łącznikowy RG402 7/16 Din Męski Wtyczka do N Męski Wtyczka Kablowe zestawy RF ręcznie formowane
Przewód łącznikowy RG402 7/16 Din Męski Wtyczka do N Męski Wtyczka Kablowe zestawy RF ręcznie formowane
Przewód łącznikowy RG402 7/16 Din Męski Wtyczka do N Męski Wtyczka Kablowe zestawy RF ręcznie formowane
Przewód łącznikowy RG402 7/16 Din Męski Wtyczka do N Męski Wtyczka Kablowe zestawy RF ręcznie formowane
Przewód łącznikowy RG402 7/16 Din Męski Wtyczka do N Męski Wtyczka Kablowe zestawy RF ręcznie formowane
Opis produktu

Przewód łącznikowy RG402 7/16 Din Męski Wtyczka do N Męski Wtyczka Kablowe zestawy RF ręcznie formowane

Zespół kabla RF koaksjalnego (7/16 DIN/N/TNC/BNC/FME/U.FL/L9/SMA/SMB/MMCX/MCX/OEM)

Skupiamy się na złożeniach współosiowych

Nasze niestandardowe złożenia kabli RF są produkowane i wysyłane na całym świecie

Zestawy kablowe RF w 50 omach mogą być zamówione za pomocą następujących typów łączników, takich jak 7/16 DIN, BNC, FME, MCX, MMCX, N, QMA, SMA, SMB, SMC, SMP, SSMB, TNC, UHF, U.FL, a zestawy kablowe w 75 omach mogą zostać wykonane z poniższych łączników 75 omowych, takich jak BNC, F, N, SMB, SMC, TNC i mini SMB

Zestawy kablowe RF obejmują: RG141/RG142/RG174/RG178/RG179/RG180/RG187/RG196/RG213/RG214/RG218/RG219/RG223/RG303/RG316/RG316-DS/RG393/RG400/RG401/RG402/RG405/RG58/U

Zestawy kablowe RF mogą być produkowane w wielu różnych typach łączników i niestandardowych długościach w zależności od potrzeb i zastosowań

Jeśli potrzebujesz konfiguracji złożenia kabla RF, której nie znajdziesz tutaj, możesz stworzyć własną konfigurację, kontaktując się z naszym działem sprzedaży



Urządzenie łącze typu 7/16(L29) ma gwint do połączenia z organizacją, jego charakterystyka to moc, duża pojemność, napięcie mało zmienia się na Bobie, trzy etapy zapewniają lepszą wydajność transferu, rodzaj jest hermetyczny, nadaje się do systemów antenowych radiowych i telewizyjnych, połączeń linii skokowych oraz przewodów w systemach komunikacji mikrofalowej.

  RG402 Przewód Połączeniowy

RG402 Jumper Cable 7/16 Din Male Plug to N Male Plug Hand Form RF Cable Assemblies supplier

RG402 Przewód Połączeniowy Din Do N

RG402 Jumper Cable 7/16 Din Male Plug to N Male Plug Hand Form RF Cable Assemblies manufacture

RG402 Przewód Połączeniowy Din Męski Do N Męski

  • din connector.jpg



    Zakres temperatur

    −40–+85 °C

    Wibracje

    100 m/s² (10–500 Hz)

    Impedancja

    50 OHM

    Zakres częstotliwości

    DC – 7,5GHz

    Napięcie robocze

    maks. 2700 V

    Wytrzymaj napięcie

    4000V efektywne

    Kontakt centralny

    ≤ 0,4 mΩ

    Zewnętrzny kontakt



    ≤1.5mΩ

    Opór izolacji

    ≥1000M OHM

    Współczynnik fali stojącej (VSWR)

    ≤ 1,2

    Trwałość (łączenie)

    ≥500 (cykli)

    Średnia moc

    maks. 3 kW

    Strata wstawiania
    		0.15dB (7.5GHz max)

    Współczynnik fali stojącej (VSWR)

    Prosty ≤ 1,10

    Kąt prosty ≤ 1,25

    Materiał i powłoka

    Korpus

    Mosiądz

    Powlekanie niklowe / powlekanie stopowe

    Wewnętrzny pin

    Mosiądz

    Powlekanie złotem

    Elastyczny styk

    Miedź berylowa

    Powlekanie złotem

    Gniazdo kontaktowe

    Beryl lub brąz cynowy

    Powlekanie złotem

    Izolator

    PTFE



    Kołnierz zaciskowy

    Stop miedzi

    Pokrycie niklowe / złote

    Uszczelnienie pierścieniem O

    Kauczuk silikonowy





    Standard stosowania
    MIL-C-39012;
    CECC 22210;
    IEC 60169-16.

Informacje o firmie

Zhenjiang Voton Machinery Co., Ltd.

Firma Zhenjiang Voton Machinery Co., Ltd. znajduje się w mieście Zhenjiang i specjalizuje się w produkcji, projektowaniu i badaniach nad łącznikami RF, przewodem koaksialnym, antenami, zestawami kablowymi. Ponadto jesteśmy dystrybutorem startów typu Glow oraz produktów mikrofalowych. Dzięki zespołowi 27 doświadczonych i profesjonalnych pracowników eksportujemy nasze produkty do wielu krajów i regionów na całym świecie, zwłaszcza do Ameryki i Europy. Ofiarowujemy również usługi OEM. Jako producent OEM wyprodukowaliśmy piniki dla łączników. Nasze produkty cieszą się dobrą opinią wśród klientów. Zapraszamy klientów, stowarzyszenia handlowe i przyjaciół z całego świata do kontaktu z nami w celu nawiązania współpracy na wzajemnie korzystnych warunkach. Mamy bardzo surowy kontrolę jakości przed wysyłką, dlatego produkty RFVOTON sprzedają się tak dobrze na świecie. Rohs RG402 Przewód Połączeniowy


P: Jaka jest minimalna ilość zamówienia (MOQ) w Państwa firmie?
A: Ogólnie rzecz biorąc, jeśli używamy marki klienta, poprosimy o co najmniej 500-800 sztuk, co możemy negocjować.
P: Jaki jest czas dostawy?

A: Najpierw prosimy o sprawdzenie naszego stanu magazynowego; produkty wysyłamy po otrzymaniu zaliczki.

W przypadku wykorzystania marek klientów przygotowanie materiałów i produkcja masowa trwają 3–5 dni.

P: Czy Państwa firma akceptuje zamówienia niestandardowe?

O: Witamy produkcję OEM & ODM. Seria WTR RG402 Przewód Połączeniowy

Nasze Usługi

  oto, co możemy dla Państwa zrobić:
1) sprzedaż bezpośrednio z fabryki
2) długoterminowa, solidna i stabilna zdolność dostaw
3) Czas dostawy: 1–2 dni robocze
4) Realizujemy zamówienia zgodnie z Państwa wymaganiami dotyczącymi opakowania, marki lub innych projektów
5) Skuteczna polityka promocyjna sprzedaży
6) Cena ex-fabryki i konkurencyjne ceny
7) Zapewniamy Państwu wysokiej jakości obsługę
8) Odpowiadamy jak najszybciej (odpowiedź w ciągu 10–20 minut od otrzymania Państwa zapytania) RG402 Przewód Połączeniowy

Zalety personalizacji: niezawodna wydajność, doskonały system zarządzania produkcją (ISO 9001, ISO 14001), ponad 10-letnie doświadczenie w zakresie komponentów RF, doświadczeni pracownicy działu B+R. Wszystkie towary są testowane przed wysyłką. Dostępna obsługa OEM/ODM.

Certyfikaty
.jpg
Kontrola jakości




.jpg

Pakowanie i wysyłka
Najczęściej zadawane pytania
P: Jaka jest minimalna ilość zamówienia (MOQ) w Państwa firmie?
A: Ogólnie rzecz biorąc, w przypadku wykorzystania marki klienta wymagamy minimum 500–800 sztuk; tę ilość możemy negocjować.
P: Jaki jest czas dostawy?
A: Najpierw prosimy o sprawdzenie naszego stanu magazynowego; produkty wysyłamy po otrzymaniu zaliczki.
W przypadku wykorzystania marek klientów przygotowanie materiałów i produkcja masowa trwają 3–5 dni.
P: Czy Państwa firma akceptuje zamówienia niestandardowe?
A: Akceptujemy współprace typu OEM i ODM.
P: Jak rozwiązujecie kwestie obsługi posprzedażowej?
A: W razie potrzeby skontaktujcie się z nami w celu uzyskania wsparcia technicznego – jeśli Państwo mają Państwo pracowników potrafiących przeprowadzać naprawy.
Jeśli nie macie inżynierów, prześlijcie proszę produkty do nas – naprawimy je dla Państwa.
P: Czy możecie przesłać nam próbkę do celów rozwoju?
A: Tak, możemy. Próbka zostanie wysłana po jej zażądaniu, ale będzie wymagana opłata za próbkę. Opłata za próbkę zostanie zwrócona w przyszłym zamówieniu. RG402 Przewód Połączeniowy
